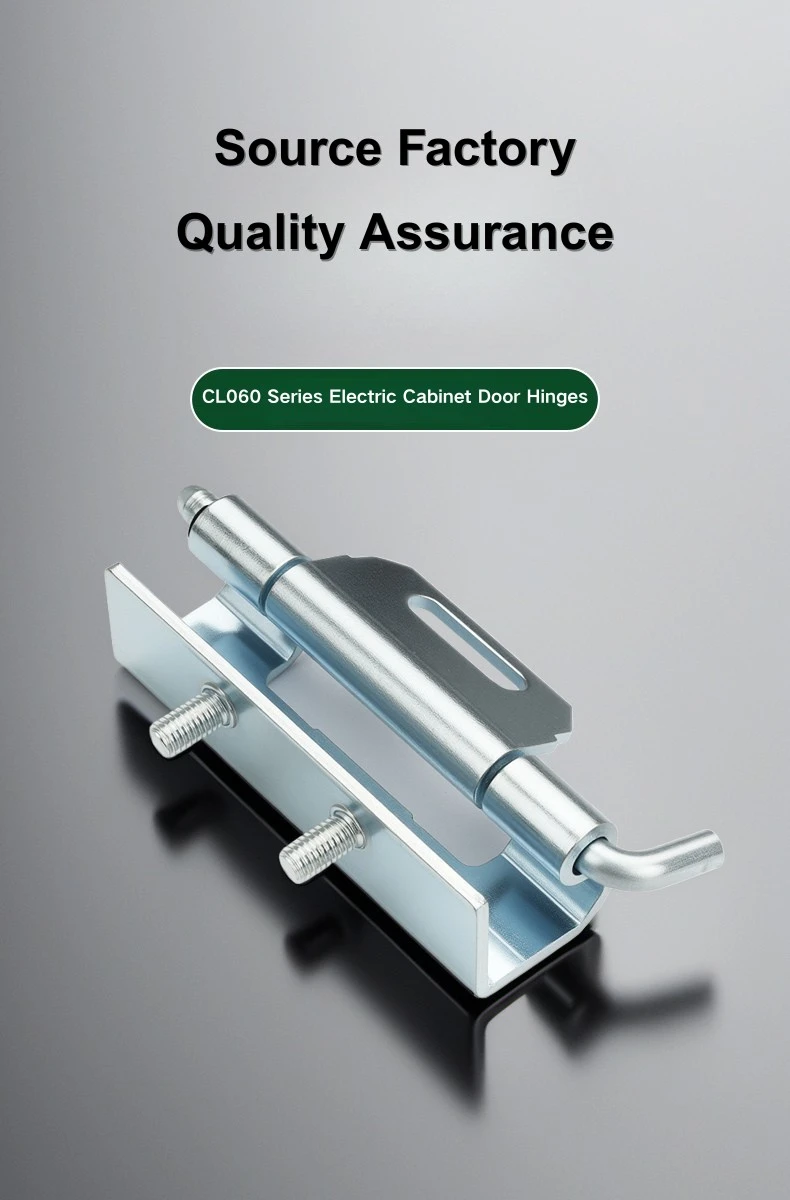

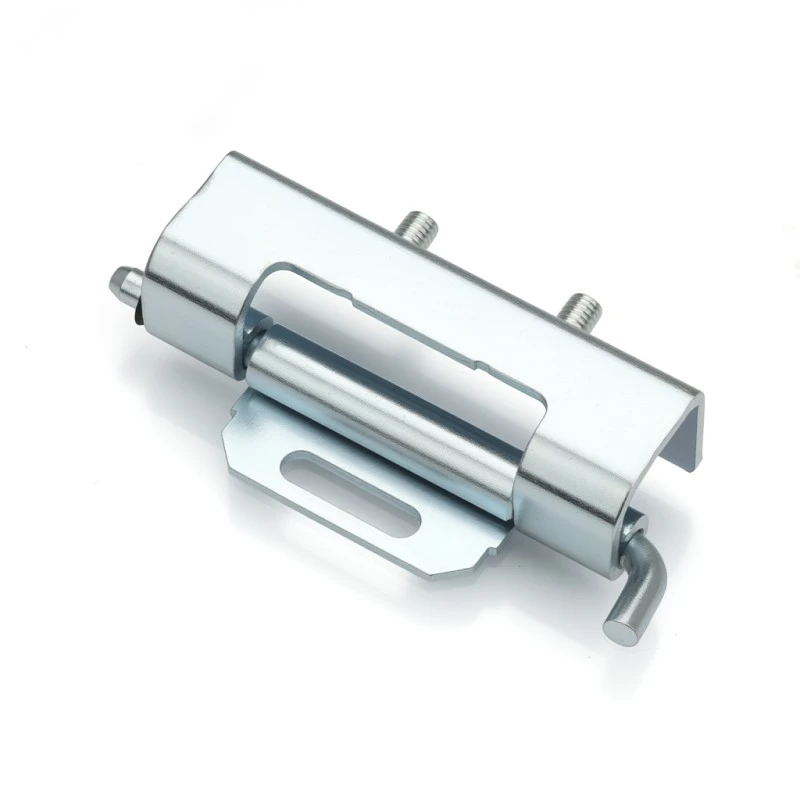

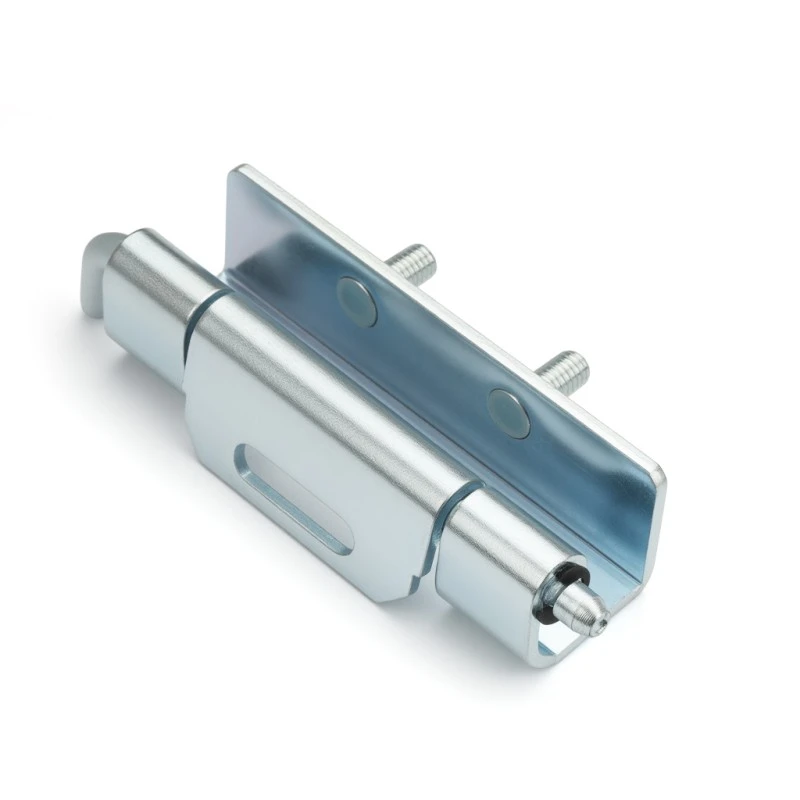

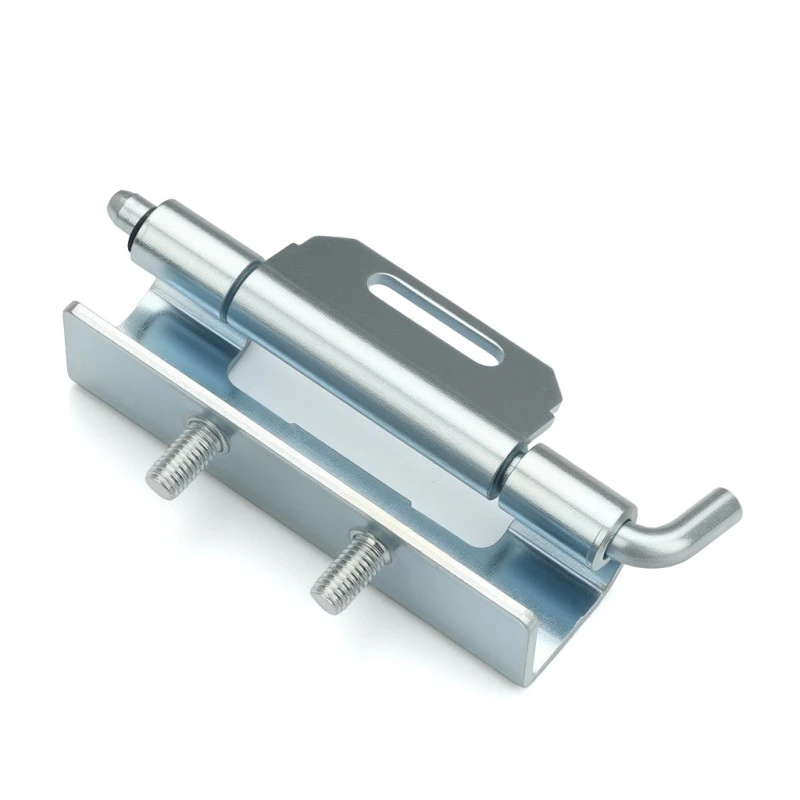

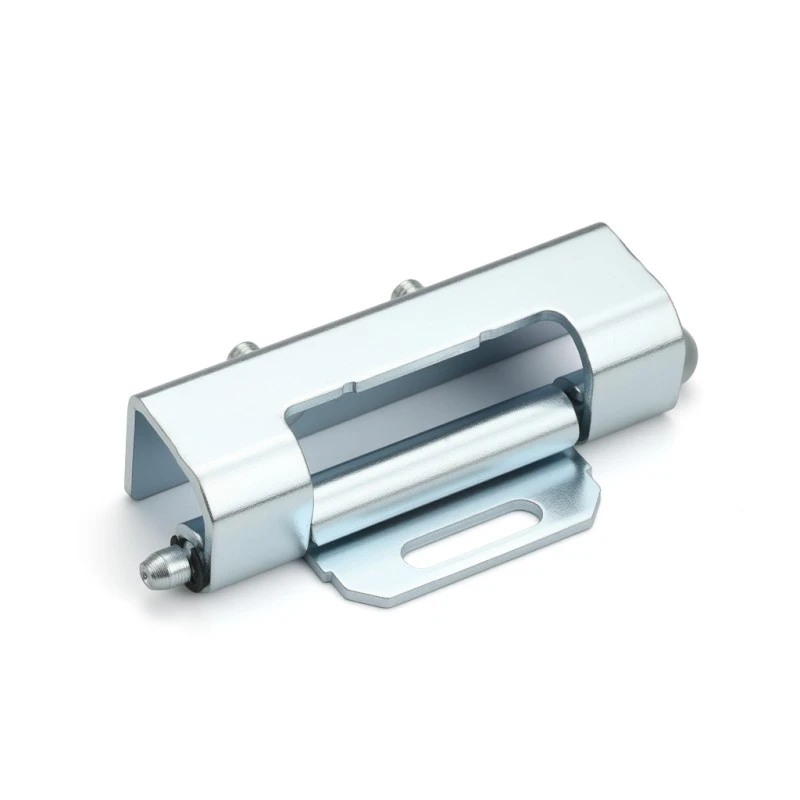

Studs ဖြင့် ဖုံးကွယ်ထားသော Hinge

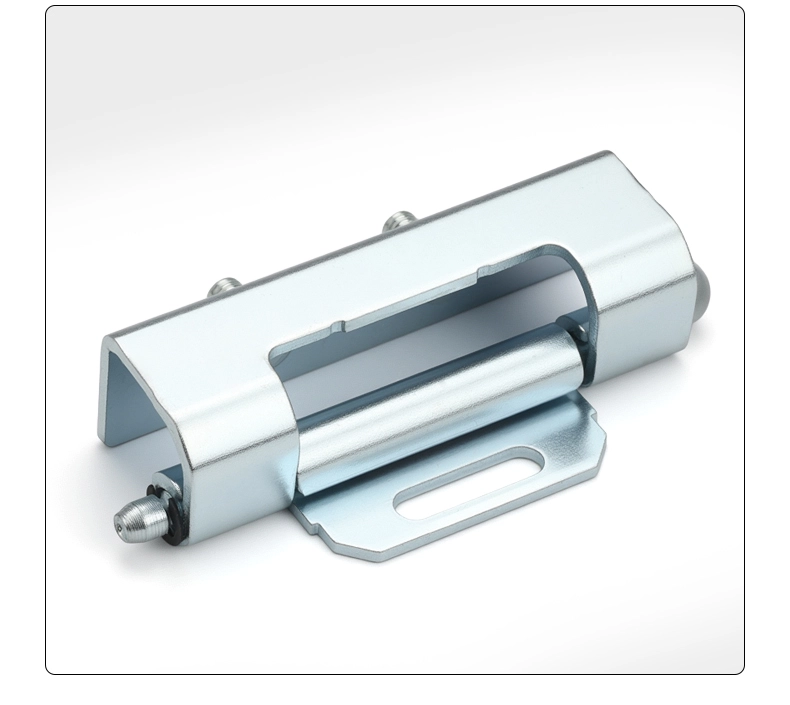

Yitai Lock မှ ဖြုတ်တပ်နိုင်သော အကာအရံပတ္တာများကို ဝယ်ယူသူတိုင်းအတွက်၊ Concealed Hinge with Studs CL060 သည် welding နှင့် nut mounting နှစ်ခုလုံးကို ကိုင်တွယ်ပေးမည်ဖြစ်ပြီး ဝက်အူများလည်း ပါဝင်ပြီးဖြစ်သည်။ တပ်ဆင်ထားသောတောင်ပံပေါ်တွင် 19.8 မီလီမီတာ အပေါက်ပါရှိသောကြောင့် ၎င်းကိုမသော့ခတ်မီ အနေအထားကို ကောင်းစွာချိန်ညှိနိုင်သည် — တံခါးကို ဖြောင့်တန်းရန် လိုအပ်သောအခါတွင် အသုံးဝင်သည်။ အရှည် 70 မီလီမီတာ ပတ္တာကိုယ်ထည်နှင့် Φ5 မီလီမီတာ စည်ဖြင့် 86 မီလီမီတာ ရှိသည်။

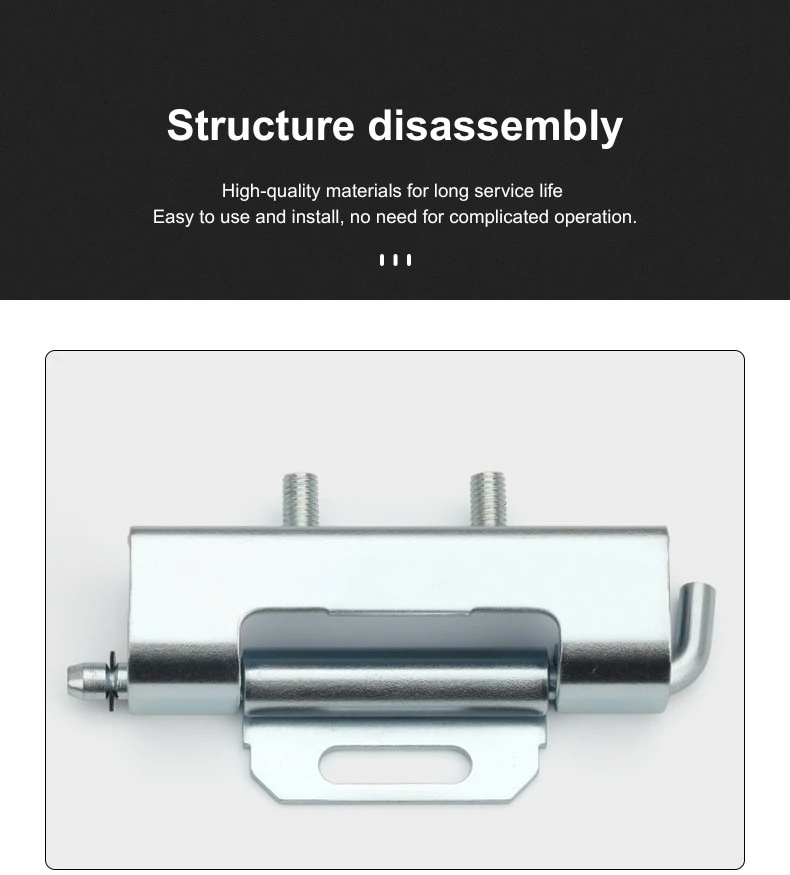

ဖွဲ့စည်းပုံနှင့် အတိုင်းအတာများ

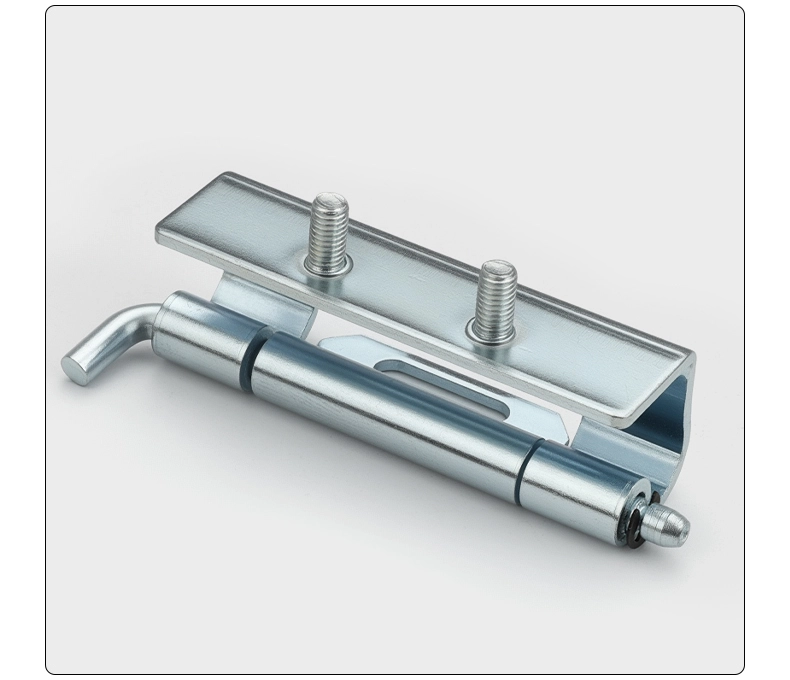

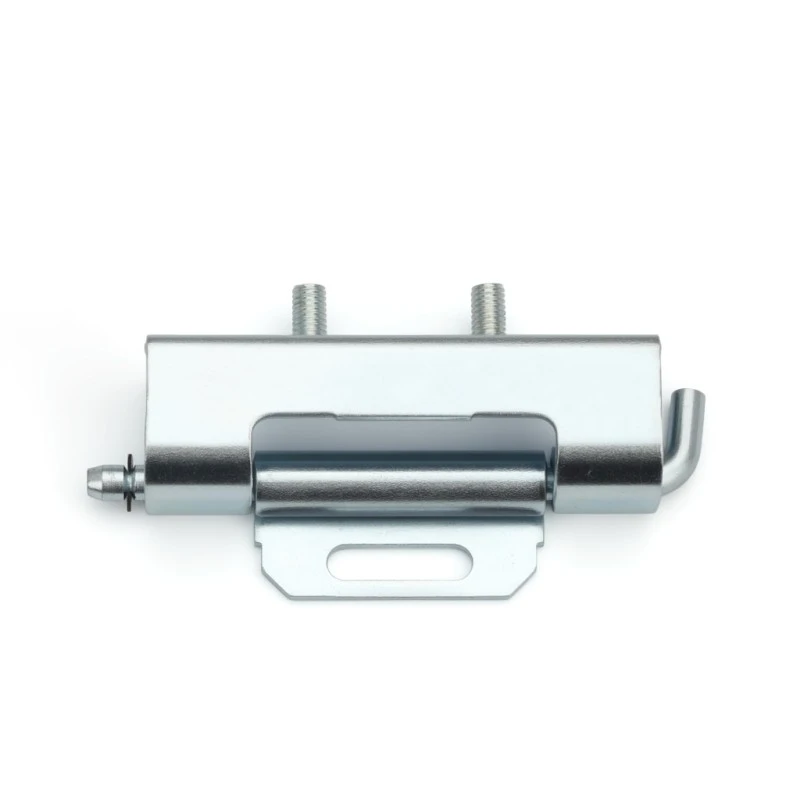

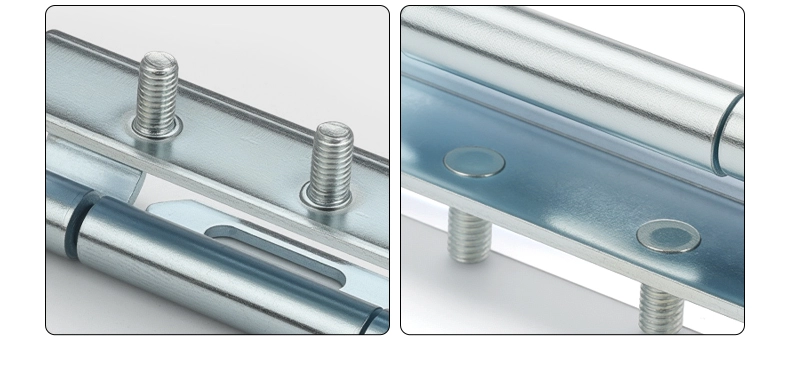

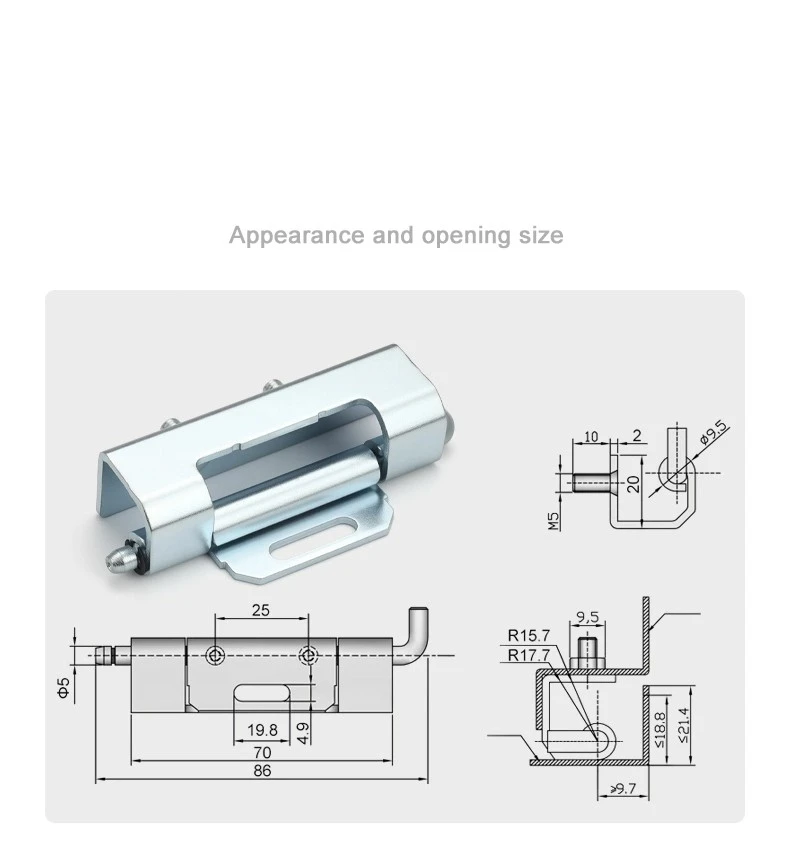

Concealed Hinge with Studs သည် 86 မီလီမီတာ အလုံးစုံလည်ပတ်ပြီး ပင်မကိုယ်ထည်သည် ၎င်းကို 70 မီလီမီတာအထိယူဆောင်ကာ ကျန်အကြွင်းအကျန်များကို ဖုံးအုပ်ထားသည့် mounting wing ဖြစ်သည်။ စည်သည် Φ5 မီလီမီတာဖြစ်ပြီး စတက်ဒ်ကိုယ်တိုင်တွင် Φ9.5 မီလီမီတာ ဦးခေါင်း၊ 10 မီလီမီတာ ရိုးတံ၊ 2 မီလီမီတာ ပခုံးနှင့် M5 ချည်မျှင်များ ပါရှိသည် — ဖရိန်ချန်နယ် nut နှင့် ရိုးရှင်းစွာ ဆက်ဆံပါ။

ဖရိန်နှင့် လိုက်ဖက်မှုရှိစေရန်အတွက်၊ Studs ဖြင့် ဖုံးကွယ်ထားသော Hinge ကို R15.7 မှ R17.7 မီလီမီတာ အတွင်း အချင်းဝက်ရှိသော ချန်နယ်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး တံခါးဘောင်အတိမ်အနက် ≤18.8 မီလီမီတာ၊ ဘေးဘက်အထိရောက်ဆုံး ≤21.4 မီလီမီတာ နှင့် ဖရိန်အဖွင့်> 9.7 မီလီမီတာ ရှိသည်။ ပတ္တာကိုယ်ထည်သည် 22.6 မီလီမီတာ ကျယ်ဝန်းပြီး တပ်ဆင်ထားသော တောင်ပံသည် 25 မီလီမီတာ ကျယ်ဝန်းသည် — တံခါးမျက်နှာစာမှ မထွက်ဘဲ ဘောင်အတွင်း သန့်ရှင်းသပ်ရပ်စွာ ထိုင်နိုင်လောက်အောင် ကျစ်လစ်သည်။

တပ်ဆင်ခြင်းနှင့် တပ်ဆင်ခြင်း။

Studs ပါသော ဖုံးကွယ်ထားသော Hinge သည် ဂဟေဆော်ခြင်း နှင့် nut mounting ပေါင်းစပ်မှုနှင့်အတူ ပါဝင်ပါသည်။ တပ်ဆင်သည့်တောင်ပံကို တီထွင်နေစဉ်အတွင်း တံခါးဘောင်သို့ ဂဟေဆော်ပြီး စတုတ်စွန်းသည် ပါဝင်သော M5 ဝက်အူများကို အသုံးပြု၍ ဖရိန်ချန်နယ်ကို ချိတ်ဆက်ထားသည်။ တောင်ပံပေါ်ရှိ 19.8 မီလီမီတာ အပေါက်သည် အရာအားလုံးကို တင်းကျပ်မသွားမီ ပတ္တာအနေအထားပြောင်းရန် သင့်အား အခန်းအချို့ကို ပေးစွမ်းနိုင်သောကြောင့် တပ်ဆင်ချိန်အတွင်း တံခါးချိန်ညှိမှုမှာ များစွာလျော့ပါးသွားစေသည်။

အားလုံးကို နေရာချပြီးသည်နှင့်၊ Concealed Hinge with Studs သည် လိုအပ်သည့်အခါတွင် တံခါးကို ပိတ်ထားနိုင်ဆဲဖြစ်သည် — ဘောင်ချန်နယ်မှ စတုတ်များကို ဖြုတ်လိုက်ရုံဖြင့် တံခါးသည် လွတ်လွတ်လပ်လပ် တက်လာပါသည်။ ဂဟေဆော်ထားသောတောင်ပံသည် တံခါးဘောင်ပေါ်တွင် အမြဲတမ်းရှိနေသောကြောင့် တံခါးပိတ်ခြင်းသည် ပတ္တာတပ်ဆင်ခြင်းကို လုံးဝထိခိုက်စေမည်မဟုတ်ပါ။ ဝိုင်ယာကြိုးလည်ပတ်ခြင်း သို့မဟုတ် အတွင်းဝင်ရောက်ခြင်းအတွက် တံခါးကိုဖယ်ရှားရန်လိုအပ်သော ဗီရိုများအတွက် အသုံးဝင်သောအင်္ဂါရပ်တစ်ခုဖြစ်သည်။

လျှောက်လွှာအခြေအနေများ

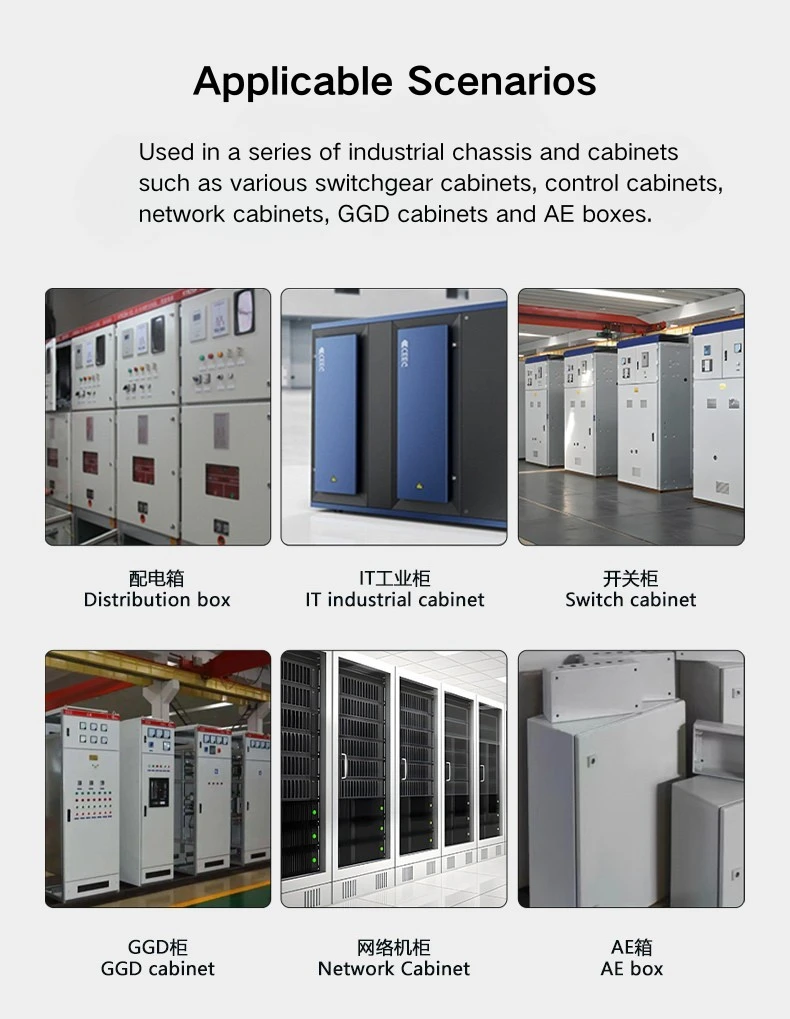

Studs ပါသော ဖုံးကွယ်ထားသော Hinge သည် ဖြန့်ဖြူးမှုဘောင်တံခါးများ၊ switchgear အကာအရံများ၊ ကွန်ရက် ကက်ဘိနက်တံခါးများနှင့် အပြင်ပိုင်းသန့်ရှင်းသပ်ရပ်မှုတို့ကို ထိန်းသိမ်းသည့်စက်မှုပစ္စည်းပုံးများတွင် မကြာခဏပြသသည်။ ပတ္တာဘောင်အတွင်းတွင် ရှိနေသောကြောင့် တံခါးပိတ်သောအခါ အပြင်ဘက်တွင် ဘာမျှ မမြင်နိုင်ပေ — အပြူးထွက်နေသော စည်မရှိ၊ ထိတွေ့နိုင်သော တောင်ပံမရှိ။

Concealed Hinge with Studs ၏ ဖြုတ်တပ်နိုင်သော တစ်ဖက်သည် အလုပ်ရုံတွင် တပ်ဆင်ပြီး နေရာသို့ ပို့ဆောင်သည့် ဗီဒိုများအတွက်လည်း အဆင်ပြေပါသည် — ဝန်ကြီးအဖွဲ့ အနေအထားရောက်သည်နှင့် တံခါးသည် ထွက်သွားနိုင်ပြီး တံခါးသည် ပြန်တက်လာနိုင်သည်။ သွပ်ရည်စိမ်ထားသော ကာဗွန်သံမဏိအချောထည်သည် စံအိမ်တွင်းစက်မှုလုပ်ငန်းပတ်ဝန်းကျင်များအတွက် ကောင်းမွန်ပြီး 86 မီလီမီတာရှိသော ပတ္တာသည် ဖြန့်ဖြူးခြင်းနှင့် switchgear enclosures များတွင် သင်တွေ့ရလေ့ရှိသော ဖရိမ်ချန်နယ်အတိုင်းအတာများနှင့် ကိုက်ညီပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- CL060 ပတ္တာ၏ အလုံးစုံအရွယ်အစားမှာ အဘယ်နည်း။

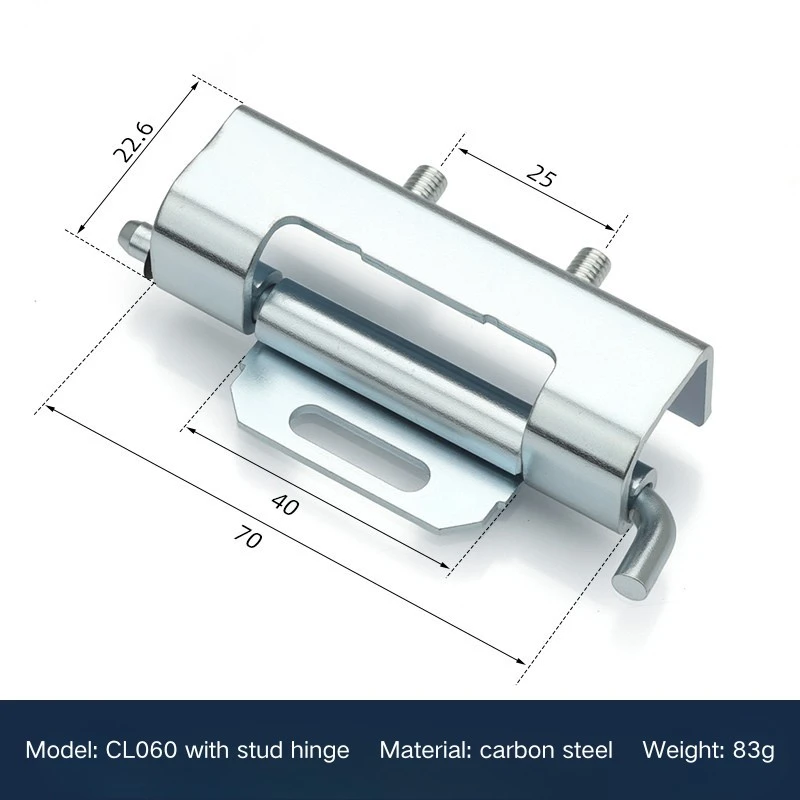

CL060 ဖုံးကွယ်ထားသောပတ္တာသည် စုစုပေါင်းအရှည် 86 မီလီမီတာ၊ ပတ္တာကိုယ်ထည်အရှည် 70 မီလီမီတာနှင့် စည်အချင်း Φ5 မီလီမီတာရှိသည်။ တပ်ဆင်ထားသောတောင်ပံသည် 25 မီလီမီတာကျယ်ပြီး ပတ္တာကိုယ်ထည်သည် 22.6 မီလီမီတာ ကျယ်သည်။ စုစုပေါင်းအလေးချိန် 83g ဖြစ်ပါတယ်။

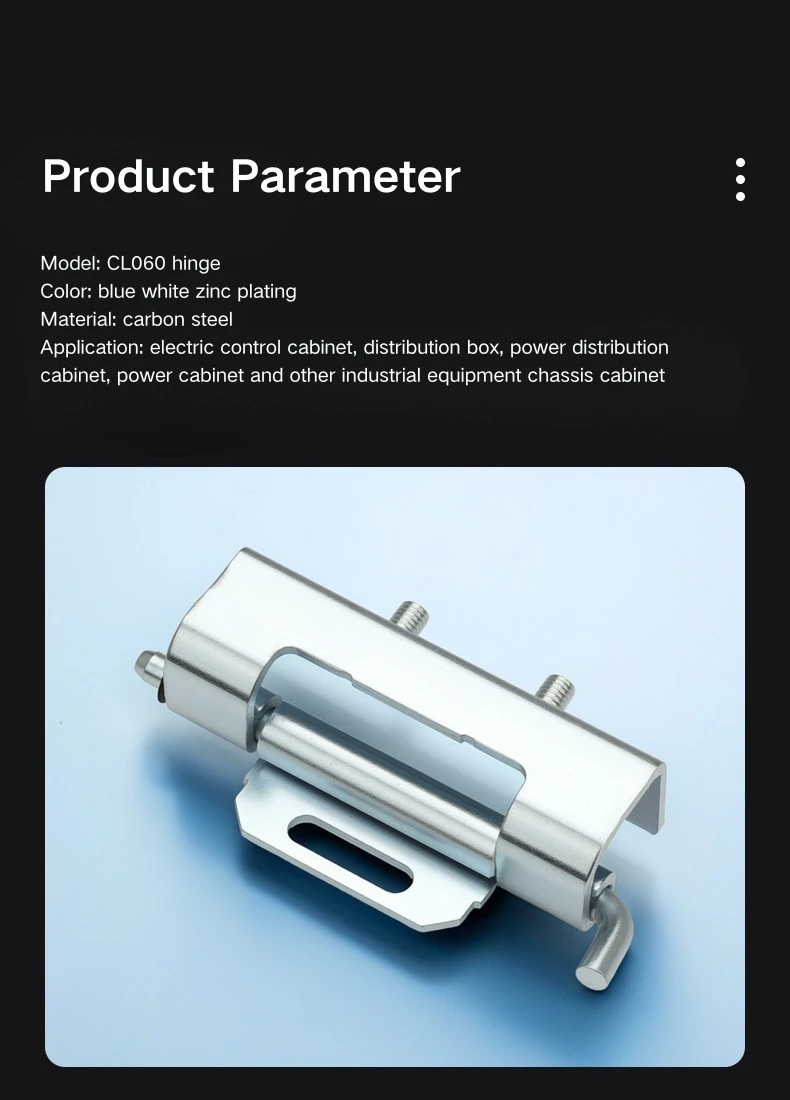

Q2- CL060 က ဘာပစ္စည်းနဲ့လုပ်တာလဲ။

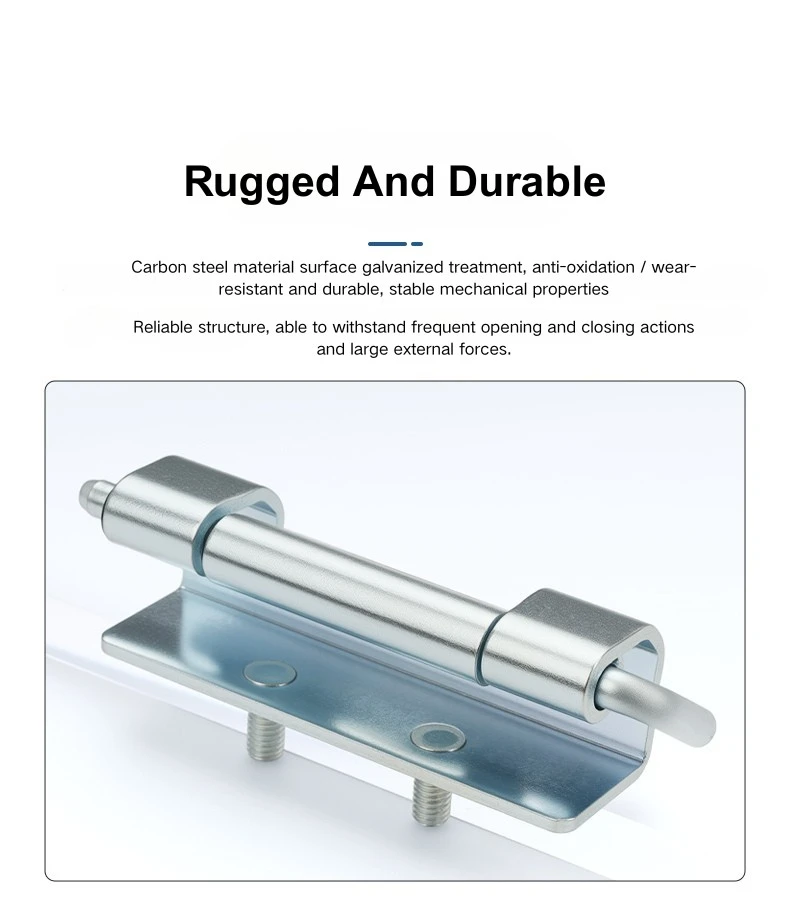

CL060 ကို ကာဗွန်သံမဏိဖြင့် ပြုလုပ်ထားပြီး သွပ်ရည်စိမ်ထားသော အချောထည်ဖြစ်သည်။ ၎င်းကို လက်ရှိသတ်မှတ်ချက်တစ်ခုတွင်သာ ရရှိနိုင်သည်။

Q3- CL060 ကို ဘယ်လိုတပ်ဆင်ထားလဲ။

CL060 သည် ဂဟေဆော်ခြင်းနှင့် nut mounting ပေါင်းစပ်မှုကို အသုံးပြုသည်။ တပ်ဆင်ထားသောတောင်ပံအား တံခါးဘောင်တွင် ဂဟေဆော်ထားပြီး စတုတ်သည် ပါဝင်သော M5 ဝက်အူများကို အသုံးပြု၍ ဖရိမ်ချန်နယ်ကို ချိတ်ဆက်ထားသည်။ အပေါက်ပါသော တပ်ဆင်ခြင်းအပေါက်သည် နောက်ဆုံးမပြင်ဆင်မီ အနေအထားအလိုက် ချိန်ညှိမှုကို ခွင့်ပြုသည်။

Q4: စတုတ်အရွယ်အစားကဘာလဲ။

စတုတ်တွင် Φ9.5 မီလီမီတာ ဦးခေါင်းအချင်း၊ 10 မီလီမီတာ ရိုးတံအရှည်၊ 2 မီလီမီတာ ပခုံးရှိပြီး M5 ချည်ထားသည်။ ၎င်းသည် အဖွင့်> 9.7 မီလီမီတာဖြင့် ဖရိမ်ချန်နယ်ကို ချိတ်ဆက်ထားသည်။

Q5- CL060 သည် မည်သည့်ဘောင်ဘောင်အတိုင်းအတာနှင့် ကိုက်ညီသနည်း။

CL060 ဖုံးကွယ်ထားသော ပတ္တာသည် R15.7 မှ R17.7 မီလီမီတာ အတွင်းပိုင်းအချင်းဝက်ရှိသော ဖရိန်ချန်နယ်တစ်ခုအတွင်း အံဝင်ခွင်ကျဖြစ်သည်။ တံခါးဘောင်၏ အတိမ်အနက် ကင်းရှင်းမှုသည် ≤18.8 မီလီမီတာ ဖြစ်ပြီး စုစုပေါင်း ဘေးဘောင်ရောက်ရှိမှုသည် ≤21.4 မီလီမီတာ ဖြစ်သည်။

Q6- မည်သည့် enclosure အမျိုးအစားများသည် CL060 အတွက် သင့်လျော်သနည်း။

CL060 ကို ဖြန့်ဖြူးမှုဘောင်တံခါးများ၊ ခလုတ်ဂီယာအကာအရံများ၊ စက်မှုကွန်ရက်ဗီဒိုများနှင့် စက်ကိရိယာပစ္စည်းများ ကက်ဘိနက်တံခါးများ — ဖုံးကွယ်ထားသော၊ ဖြုတ်တပ်နိုင်သော ပတ္တာကို မည်သည့်နေရာတွင်မဆို မျက်နှာပြင်တပ်ဆင်ထားသည့် ရွေးချယ်မှုထက် ပိုနှစ်သက်သည်။
