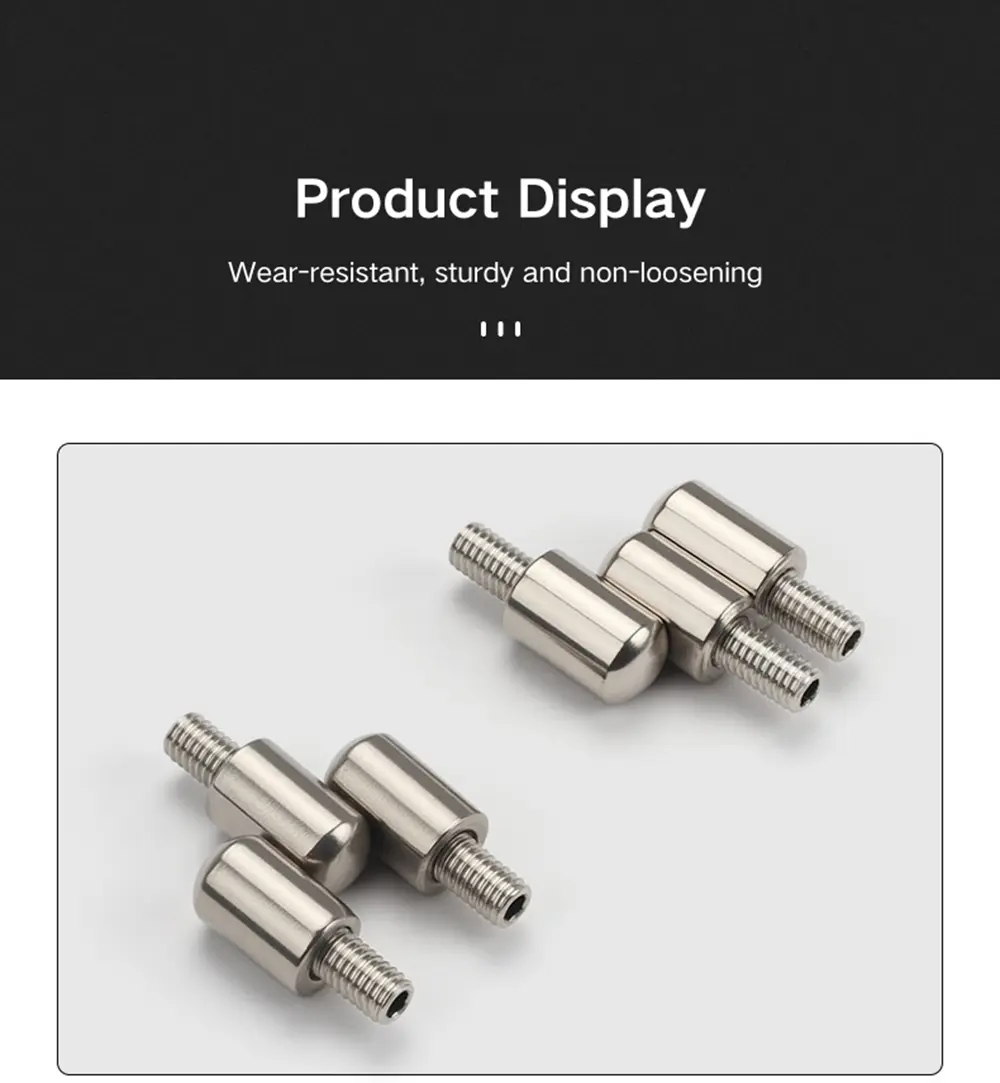

Weld-On Parliament Pivot Hinge

Yitai Lock မှ လက်ကားရောင်းချသည့် တံခါးပတ္တာများအတွက်၊ Weld-On Parliament Pivot Hinge သည် အတွင်းပိုင်းနှင့် ပြင်ပချည်အမျိုးအစားများ၊ M6 နှင့် M8 အရွယ်အစား၊ ပေါင်းစည်းပြီး ဖြုတ်တပ်နိုင်သော ပင်တွယ်ပုံစံများနှင့် 201 နှင့် 304 သံမဏိနှစ်မျိုးလုံးပါရှိသည်။ ပေါင်းစပ်အမျိုးအစားတွင် အမြဲတမ်းတပ်ဆင်မှုများနှင့် ကိုက်ညီသော ပုံသေ pin ပါရှိသည်။ ဖြုတ်တပ်နိုင်သော အမျိုးအစားတွင် ကိရိယာများမလိုအပ်ဘဲ တံခါးကို ဖယ်ရှားရန် ဆွဲထုတ်နိုင်သည့် ဘေးထွက်ပေါက်ပင်ပါရှိပြီး ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် တပ်ဆင်စဉ်အတွင်း အချိန်အပိုင်းအခြားအလိုက် ဖယ်ရှားရန် လိုအပ်သော အကာအရံများအတွက် သာမာန်ရွေးချယ်မှုဖြစ်သည်။

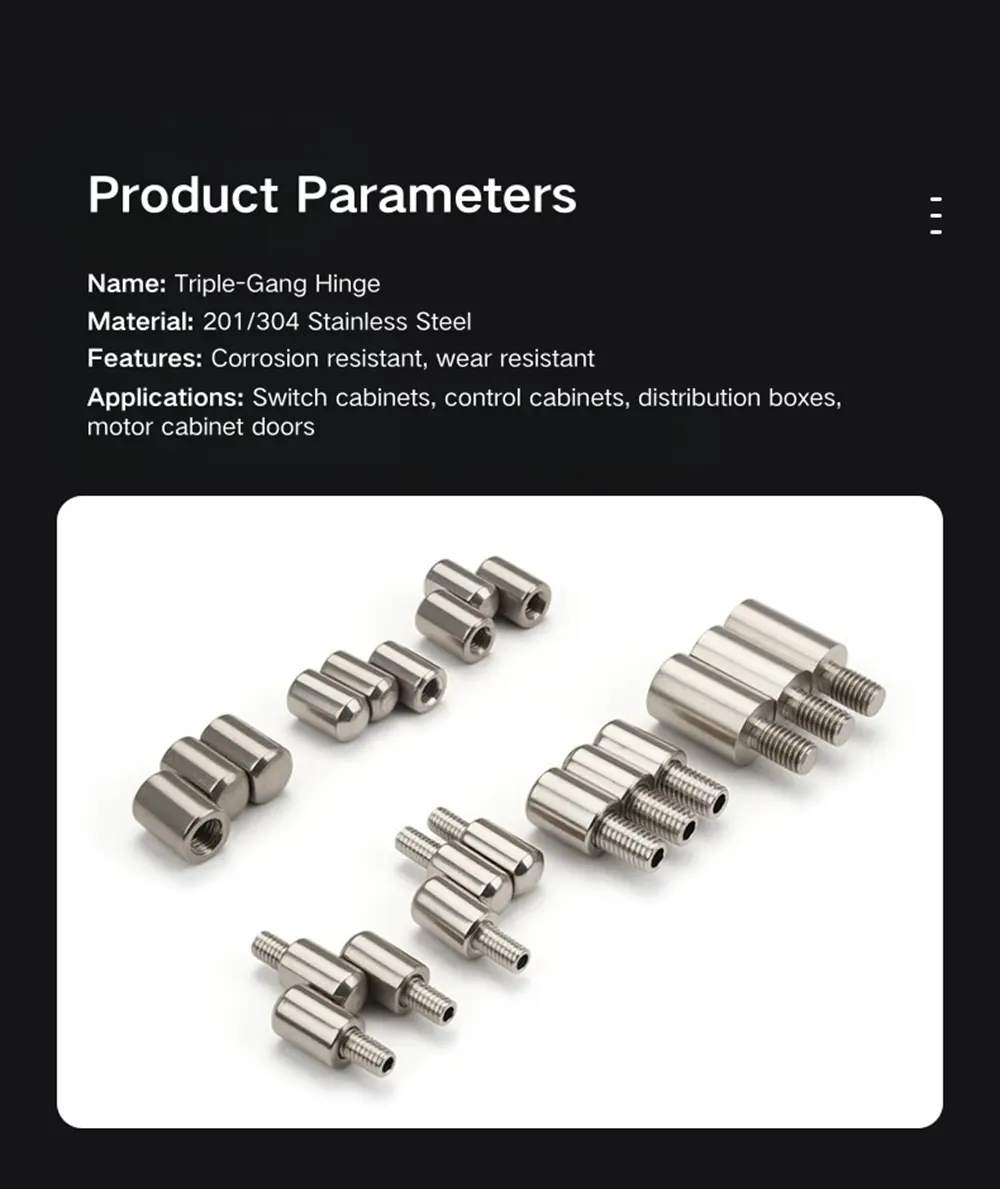

ထုတ်ကုန်မော်ဒယ်	M8/10/12/14/16 Surface Hinge
ပစ္စည်း	သံ/201 Stainless Steel/304 Stainless Steel
အရောင်ရွေးချယ်နိုင်ပါတယ်။	သံမဏိ/အနက်ရောင်
အသုံးပြုမှု	ခလုတ်ပုံးများ၊ ထိန်းချုပ်သေတ္တာများ စသည်တို့အတွက် သင့်လျော်သည်။

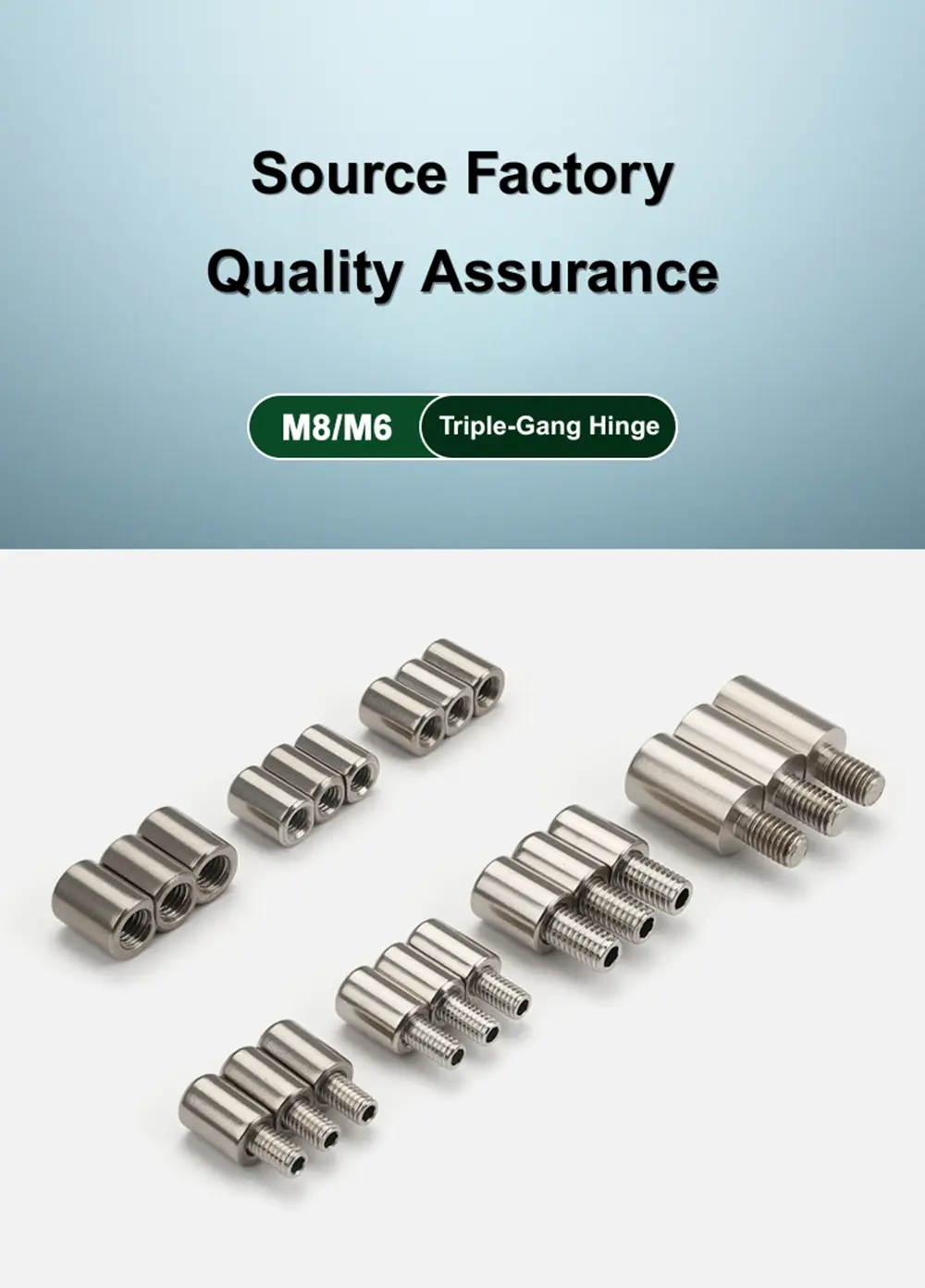

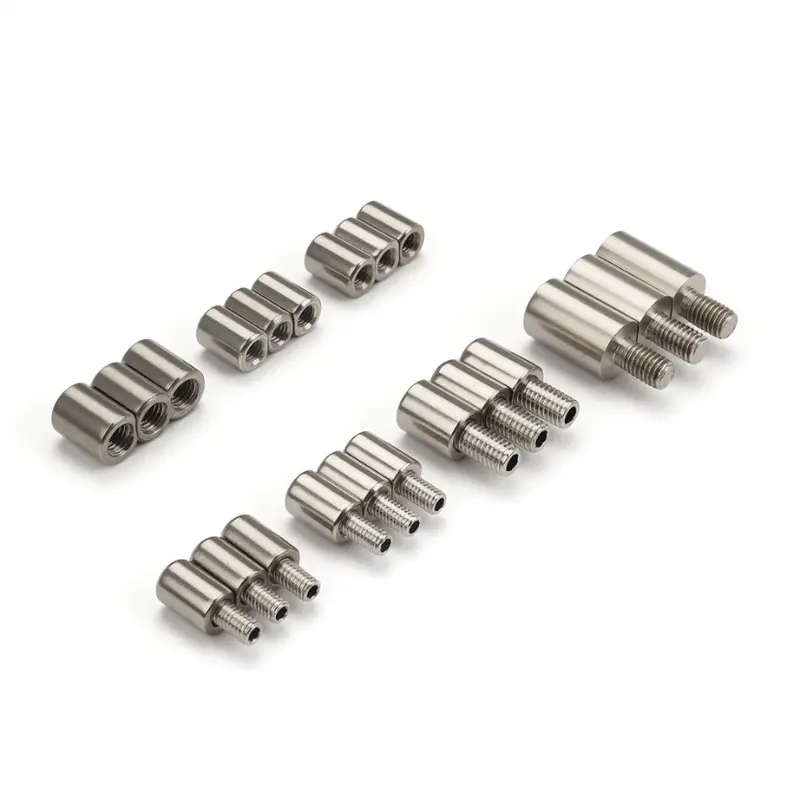

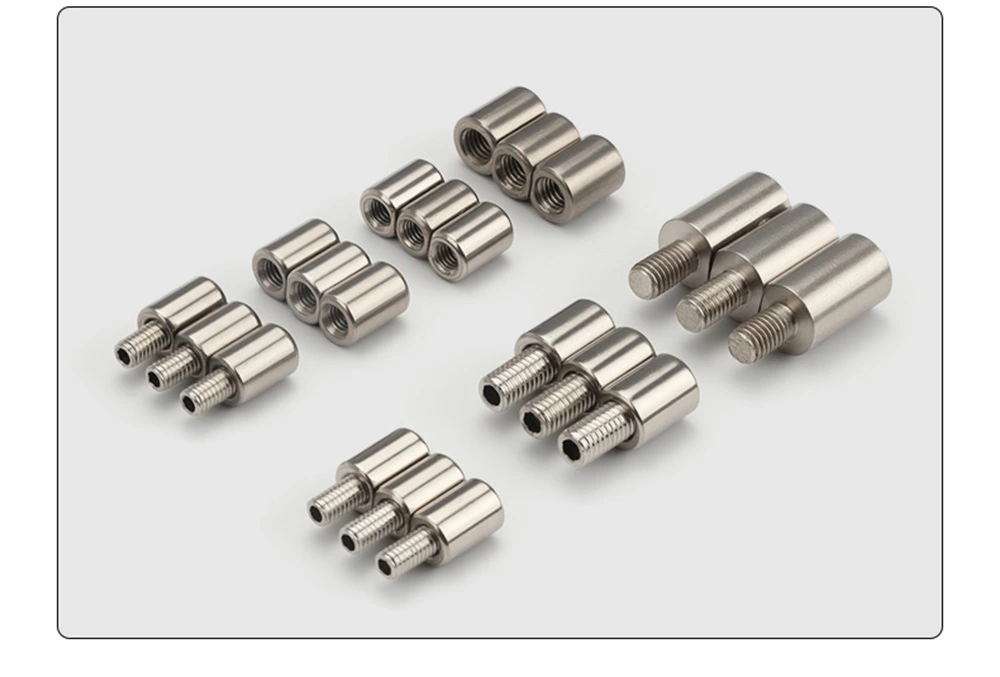

မော်ဒယ်ရွေးချယ်မှုများနှင့် Thread အမျိုးအစားများ

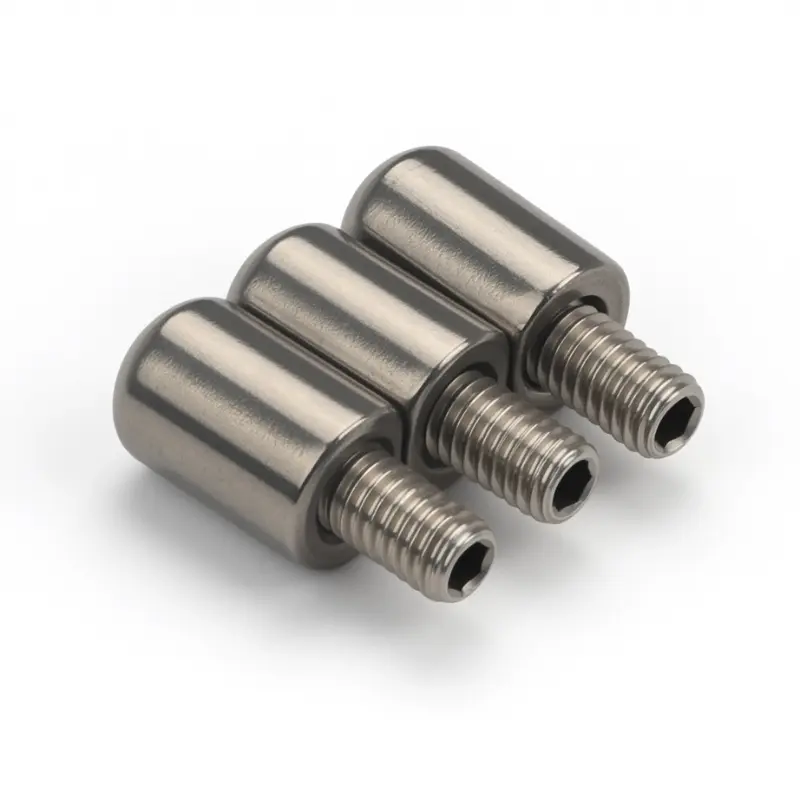

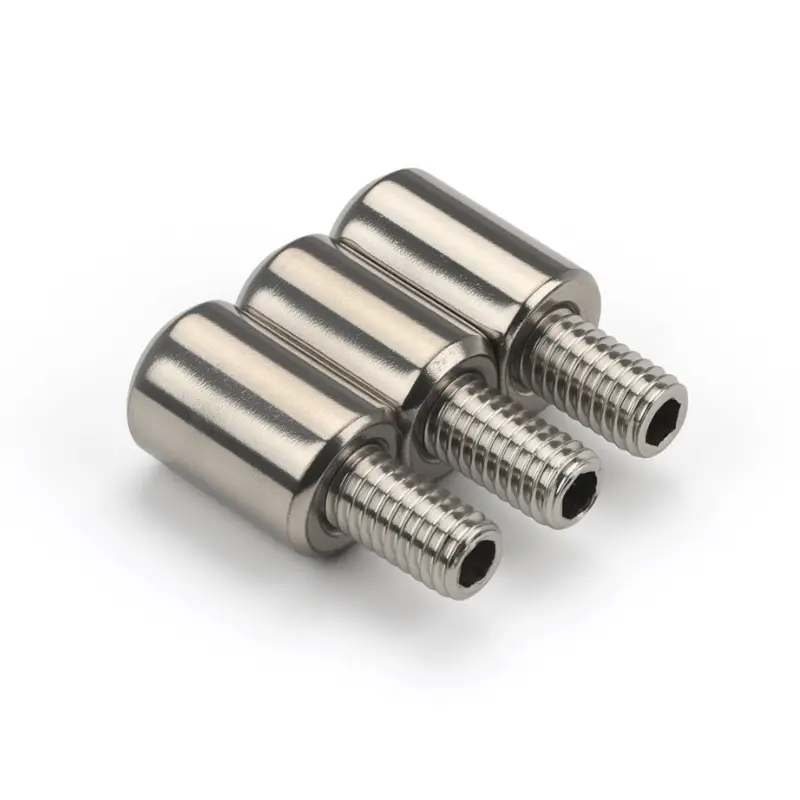

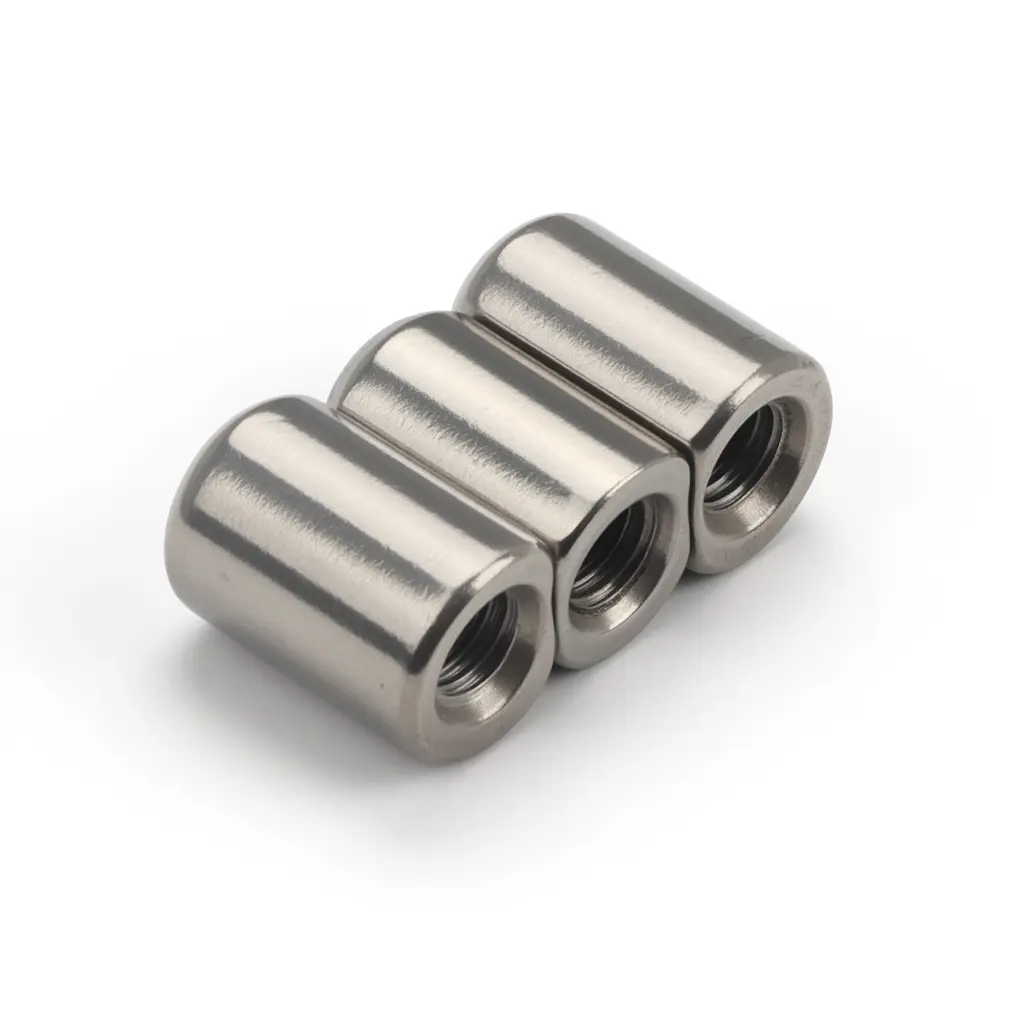

Weld-On Parliament Pivot Hinge ကို M6 နှင့် M8 အရွယ်အစားနှစ်မျိုးလုံးရှိ အတွင်းပိုင်းနှင့် ပြင်ပချည်ဗားရှင်းများဖြင့် ကမ်းလှမ်းထားသည်။ ပြင်ပချည်အမျိုးအစားသည် တံခါးဘောင် သို့မဟုတ် ဘောင်ရှိ အပေါက်ထဲသို့ တိုက်ရိုက်ချည်နှောင်ထားသည့် တပ်ဆင်အစွန်းတွင် အပြူးထွက်နေသော အပ်ချည်ကြိုးတစ်ခုရှိသည်။ အတွင်းပိုင်းချည်အမျိုးအစားတွင် အကန့်ဘက်ခြမ်းမှ bolt တစ်ခုကို လက်ခံသည့် တပ်ဆင်မှုအဆုံးတွင် ချည်ကြိုးပေါက်တစ်ခု ရှိသည်။ နှစ်ခုစလုံးသည် တပ်ဆင်မျက်နှာပြင်ကို ချည်မျှင်ဖြင့် ချိတ်ဆက်ပြီး အမြဲတမ်းတည်ငြိမ်သော တပ်ဆင်မှုအတွက် ဂဟေဆော်ခြင်းဖြင့် လုံခြုံစေပါသည်။

ပတ္တာအကွာအဝေးအတွင်း၊ M6 ပြင်ပချည်ပေါင်းအမျိုးအစားနှင့် M6 အတွင်းချည်ပေါင်းစည်းထားသောအမျိုးအစားများသည် ပုံသေ-ပင်အမျိုးအစားများဖြစ်သည် — ပင်သည် ပတ္တာကိုယ်ထည်၏ အစိတ်အပိုင်းဖြစ်ပြီး ဖယ်ရှား၍မရပါ။ တံခါးပိတ်ရန်လိုအပ်သောအခါတွင် ပင်နံပါတ်ကို လျှောချနိုင်စေမည့် ဘေးဘက်အပေါက်ပါရှိသည့် အခြားဗားရှင်းအားလုံးကို ဖြုတ်တပ်၍ရနိုင်သည်။ M8×16 ပြင်ပချည်ဗားရှင်းသည် အကွာအဝေးအတွင်း အကြာဆုံး စတုတ်ရွေးချယ်မှုဖြစ်ပြီး၊ ပိုကြီးသော တပ်ဆင်အတိမ်အနက်ရှိသော အကန့်များနှင့် လိုက်ဖက်ပါသည်။

ဖွဲ့စည်းပုံနှင့် အတိုင်းအတာများ

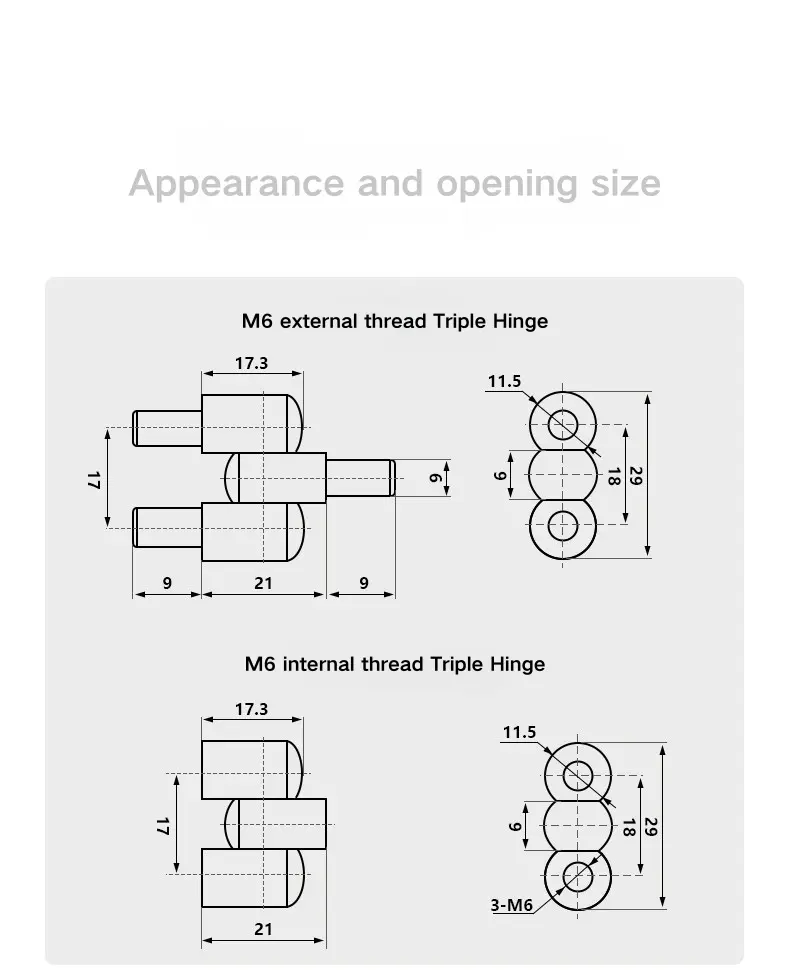

M6 Weld-On Parliament Pivot Hinge  သည် အကျယ်အဝန်း 17.3 မီလီမီတာ ရှိပြီး 21 မီလီမီတာ အလယ်စည်ဘောင် ရှိသည်။ ပြင်ပချည်ဗားရှင်းသည် အစွန်းတစ်ခုစီတွင် 9 မီလီမီတာ စတိုးတွဲများကို ပေါင်းထည့်ကာ စုစုပေါင်းပျံ့နှံ့မှုကို 39 မီလီမီတာအထိ ရရှိစေသည်။ သုံးထပ်စည်အကန့်သည် စည်အကျယ် 11.5 မီလီမီတာနှင့် 6 မီလီမီတာ ပင်အချင်း 9 မီလီမီတာ၊ 18 မီလီမီတာနှင့် ထိပ်လက်ဆစ်သုံးပိုင်းတစ်လျှောက် စုစုပေါင်းအမြင့် 29 မီလီမီတာ တိုင်းတာသည်။

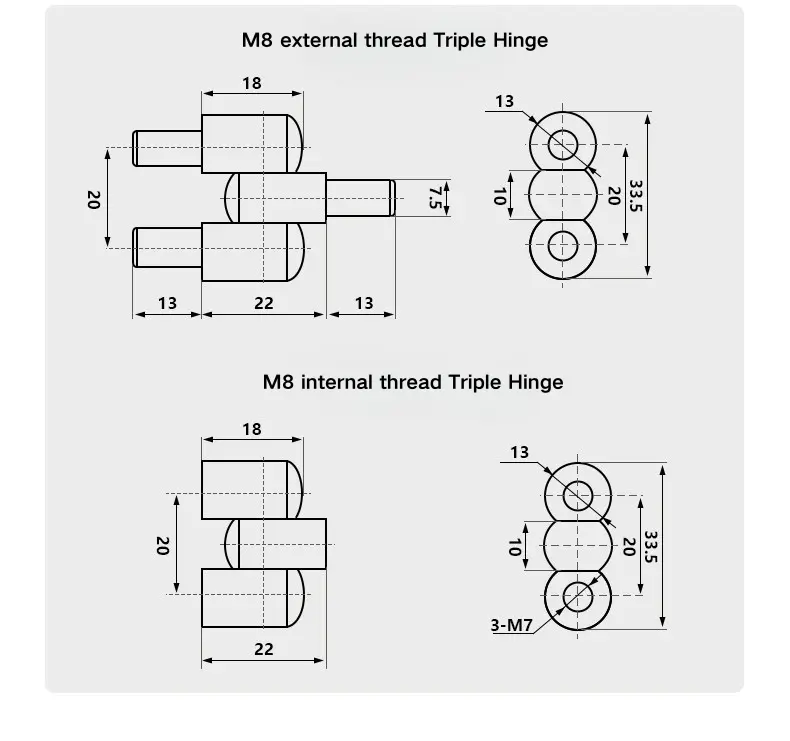

M8 ဆုံချက်ပတ္တာသည် အချိုးကျပိုကြီးသည်၊ ကိုယ်ထည်အရှည် 18 မီလီမီတာနှင့် အလယ်ဗဟို 22 မီလီမီတာရှိသည်။ ပြင်ပချည်ဗားရှင်းသည် စုစုပေါင်းပျံ့နှံ့မှု ၄၈ မီလီမီတာအတွက် ဘေးတစ်ဖက်တစ်ချက်စီတွင် 13 မီလီမီတာ စတုတ်အဆက်များကို ပေါင်းထည့်သည်။ triple barrel stack သည် အပိုင်းသုံးပိုင်းအတွင်း စုစုပေါင်းအမြင့် 33.5 mm ဖြစ်သည် — 10 mm, 20 mm, and top knuckle — စည်အကျယ် 13 mm နှင့် 7.5 mm pin အချင်းရှိသည်။ အတွင်း thread M8 မူကွဲသည် 3×M7 threaded sockets ကိုအသုံးပြုသည်။

တပ်ဆင်ခြင်းနှင့် Pin Configuration

Weld-On Parliament Pivot Hinge ကို တံခါးဘောင် သို့မဟုတ် ဖရိန်အချိတ်အဆက်နေရာသို့ စတန်း သို့မဟုတ် စကတ်စွန်းကို ချည်ပြီး တပ်ဆင်ပြီးနောက် တည်နေရာကို အပြီးတိုင်ပြုပြင်ရန် ဂဟေဆော်ခြင်းဖြင့် တပ်ဆင်ထားသည်။ ဤချည်ချိတ်ဆက်မှုနှင့် ဂဟေဆက်ခြင်းပေါင်းစပ်မှုသည် တံခါးစက်ဘီးစီးခြင်း၏ လှည့်ပတ်ဝန်နှင့် ပတ္တာပေါ်ရှိ မည်သည့်ဘေးတိုက်တွန်းအားများကိုမဆို ကိုင်တွယ်နိုင်သည့် လုံခြုံသောတောင်ကိုပေးသည်။

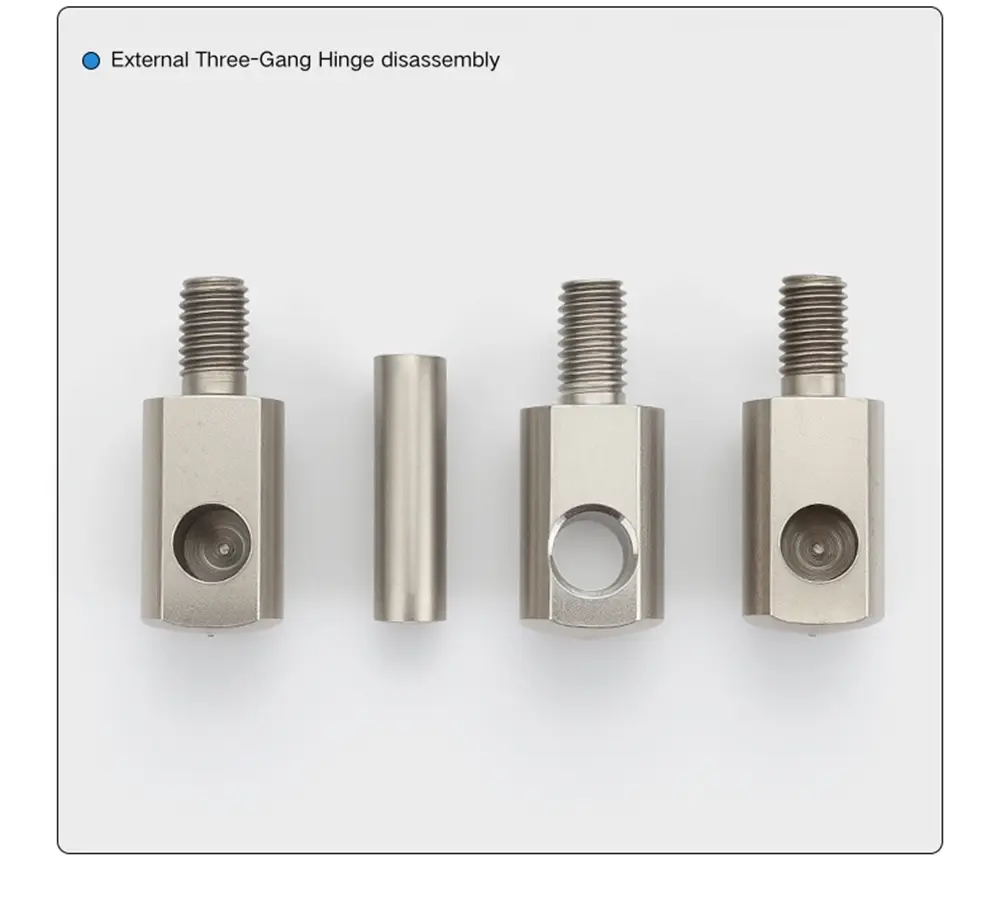

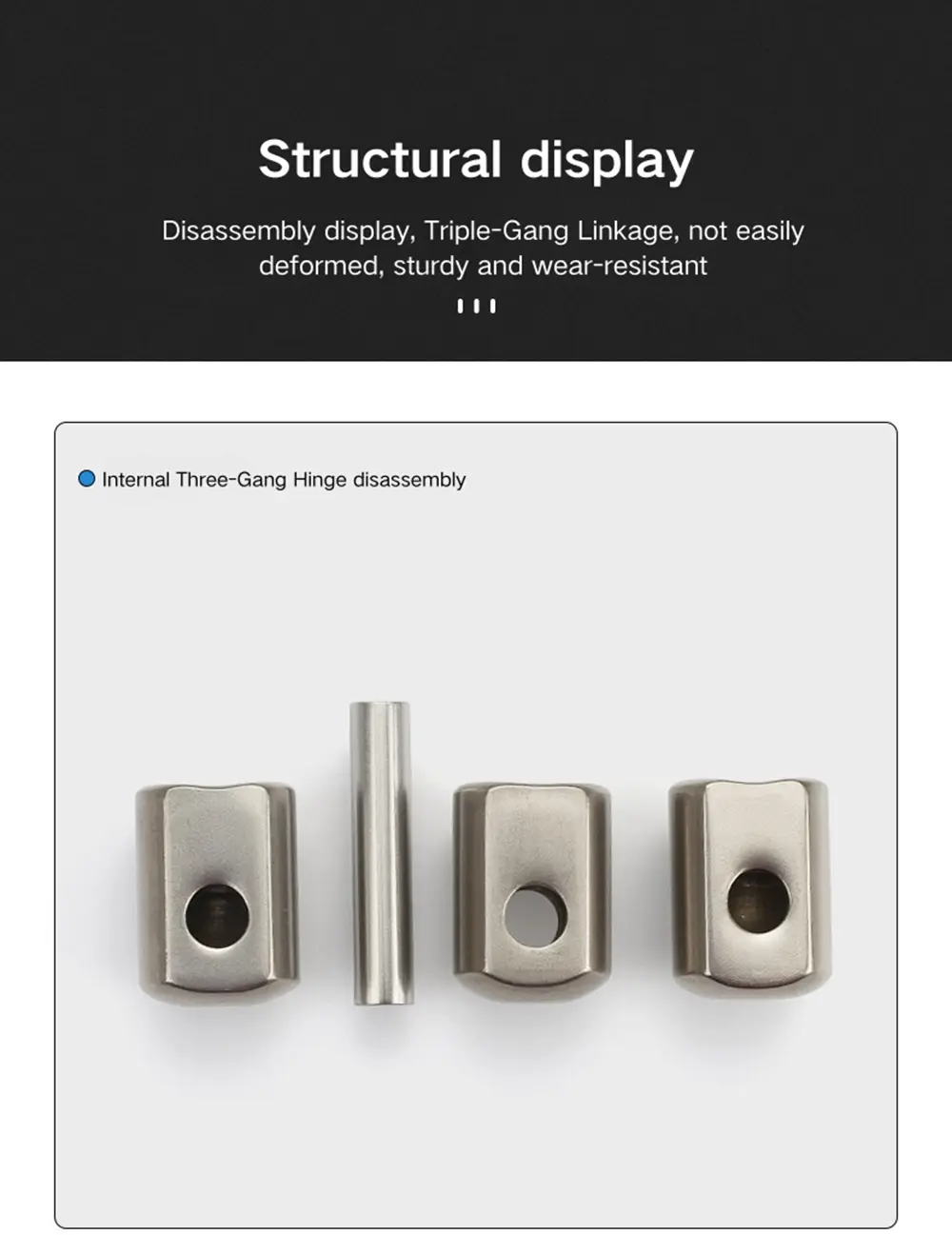

ဤယူနစ်၏ ဖြုတ်တပ်နိုင်သော ဗားရှင်းများအတွက်၊ ပင်သည် စည်ကိုယ်ထည်ရှိ ဘေးဘက်အပေါက်မှတဆင့် ထွက်ပြီး တံခါးဘောင်မှ ဂဟေဆော်ထားသော တောင်ကို အနှောက်အယှက်မဖြစ်ဘဲ တံခါးဘောင်မှ ဖြုတ်ထုတ်နိုင်သည်။ ပေါင်းစပ်ဗားရှင်းများတွင် ဘေးထွက်ပေါက်မရှိပါ။ ပင်ကိုစည်အတွင်းတွင် တပ်ဆင်ထားပြီး တံခါးဖယ်ရှားရန်အတွက် ပတ္တာကို ဒီဇိုင်းထုတ်ထားခြင်းမရှိပါ။ ပေါင်းစည်းထားသော နှင့် ဖြုတ်တပ်နိုင်သော အကြား ရွေးချယ်ခြင်းသည် အရံအတား၏ ဝန်ဆောင်မှုသက်တမ်းအတွင်း တံခါးကို ဖယ်ရှားခြင်းမှာ လိုအပ်သည်ရှိမရှိအပေါ် မူတည်ပါသည်။

ပစ္စည်းနှင့် Surface Finish

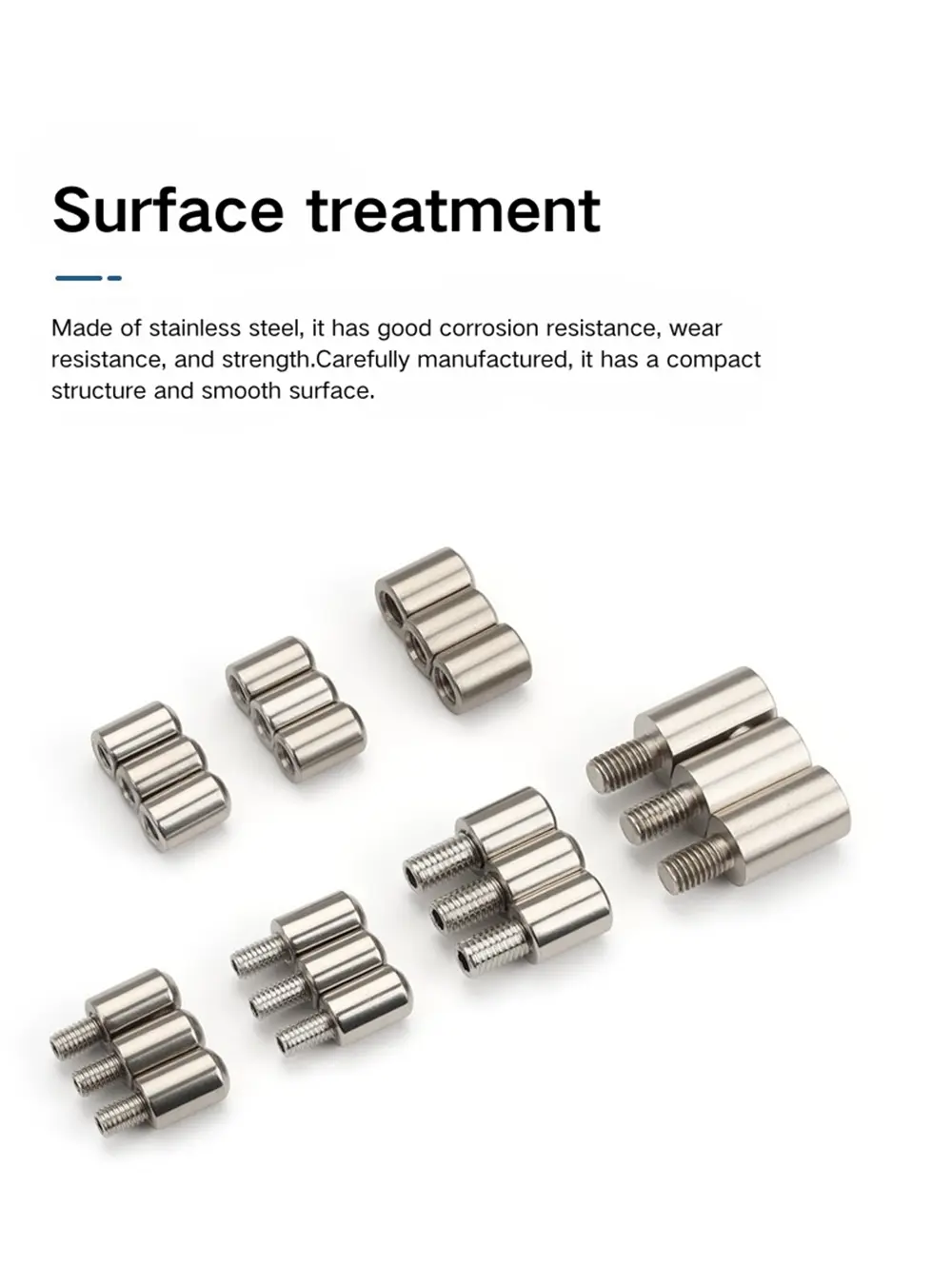

ဤ modular ကို 201 နှင့် 304 stainless steel တွင်ရနိုင်သည်၊ နှစ်ခုလုံးကို vibratory polishing ဖြင့်ပြီးသည်။ vibratory polish process သည် burrs များနှင့် ချွန်ထက်သော အစွန်းများကို ဖယ်ရှားပြီး တသမတ်တည်း တောက်ပြောင်သော matte မျက်နှာပြင်ကို ပေးသည် — ၎င်းသည် brushed သို့မဟုတ် mirror finish မဟုတ်ပါ။ ပွတ်တိုက်ပြီးနောက် အဆင့်နှစ်ခုလုံးသည် တူညီသည်။ ကွာခြားချက်မှာ corrosion resistance ဖြစ်သည်။

201 stainless steel သည် အလယ်အလတ်ပတ်ဝန်းကျင်တွင် အိမ်တွင်းပါဝါ ကက်ဘိနက်နှင့် ဖြန့်ဖြူးမှု panel အက်ပလီကေးရှင်းများအတွက် သင့်တင့်လျောက်ပတ်သော သံချေးတက်ခြင်းကို ပေးစွမ်းနိုင်ပြီး အကွာအဝေးတစ်လျှောက် ကုန်ကျစရိတ်သက်သာသော ရွေးချယ်မှုဖြစ်သည်။ 304 stainless steel Weld-On Parliament Pivot Hinge သည် ပြင်ပအကာအရံများ၊ စိုစွတ်သောပတ်ဝန်းကျင်များ သို့မဟုတ် ရေရှည်ချေးခံနိုင်ရည်ရှိရန် ခိုင်မာသောလိုအပ်ချက်ဖြစ်သည့် တပ်ဆင်မှုအတွက် ပိုမိုကောင်းမွန်သောရွေးချယ်မှုဖြစ်သည်။ နှစ်ခုလုံးကို အပိုင်းအခြားရှိ thread အရွယ်အစားနှင့် pin configuration ပေါင်းစပ်မှုအများစုတွင် ရနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤပတ္တာအကွာအဝေးတွင် အဘယ်မျိုးကွဲများ ရနိုင်သနည်း။

အကွာအဝေးတွင် အမျိုးအစား ဆယ့်တစ်မျိုးကို အကျုံးဝင်သည်- M6 နှင့် M8 အရွယ်အစားရှိ သံမဏိစတီးလ် 201 နှင့် 304 တို့တွင် အတွင်းပိုင်းနှင့် ပြင်ပချည်မျှင်၊ ပေါင်းစပ်ပြီး ဖြုတ်တပ်နိုင်သော ပင်ဆက်ပုံစံများ။ M8×16 ပြင်ပချည်အား ပိုမိုနက်ရှိုင်းသော panel တပ်ဆင်ခြင်းအတွက် တိုးချဲ့စတုတ်ရွေးချယ်မှုအဖြစ်လည်း ရရှိနိုင်ပါသည်။

Q2- ပေါင်းစပ်ထားသော နှင့် ဖြုတ်တပ်နိုင်သော အမျိုးအစားများကြား ကွာခြားချက်မှာ အဘယ်နည်း။

ပေါင်းစပ်အမျိုးအစားတွင် ပုံသေပင်နံပါတ်ပါရှိသည် - ၎င်းကိုဖယ်ရှား၍မရသည့်အပြင် တံခါးကိုဖြုတ်တပ်ရန်အတွက် ပတ္တာကိုဒီဇိုင်းထုတ်ထားခြင်းမရှိပါ။ ဖြုတ်တပ်နိုင်သော အမျိုးအစားသည် စည်ကိုဖြတ်၍ ဘေးထွက်ပေါက်တစ်ခုပါရှိသည်။ ကိရိယာမပါဘဲ သို့မဟုတ် ဂဟေဆက်ထားသောတောင်ကို အနှောက်အယှက်မပြုဘဲ တံခါးကို ဘောင်မှရုတ်သိမ်းရန် ပင်တံသည် လျှောကျသွားသည်။

Q3- အတွင်းပိုင်းနှင့် ပြင်ပချည်ကြိုးကြား ကွာခြားချက်မှာ အဘယ်နည်း။

ပြင်ပချည်ဗားရှင်းတွင် ဘောင် သို့မဟုတ် ဖရိမ်ရှိ အပေါက်တစ်ခုထဲသို့ အပ်ချည်မျှင်များပါသော အပြူးထွက်စတိုးတွဲတစ်ခု ပါရှိသည်။ အတွင်းပိုင်းချည်ဗားရှင်းတွင် panel ဘက်မှ bolt တစ်ခုကို လက်ခံသည့် threaded socket တစ်ခုရှိသည်။ ထို့နောက် နှစ်ခုလုံးကို အမြဲတမ်းတပ်ဆင်ရန်အတွက် threading ပြီးနောက် နေရာတွင် ဂဟေဆက်သည်။

Q4: ဒီပတ္တာကို ဘယ်လိုတပ်ဆင်ထားလဲ။

တပ်ဆင်ခြင်းသည် တံခါးဘောင် သို့မဟုတ် ဖရိန်အချိတ်အဆက်နေရာသို့ စတိုး သို့မဟုတ် စကတ်စွန်းကို ချည်နှောင်ခြင်းဖြစ်ပြီး ပတ္တာကို အပြီးတိုင်ပြုပြင်ရန် ဂဟေဆော်ခြင်းပါဝင်သည်။ thread engagement နှင့် welding ပေါင်းစပ်ခြင်းသည် rotational door load နှင့် lateral force နှစ်ခုလုံးအောက်တွင် ပတ္တာကို တည်ငြိမ်စေသည်။

Q5- M6 နှင့် M8 ဗားရှင်းများအတွက် အဓိကကျသောအတိုင်းအတာများမှာ အဘယ်နည်း။

M6 Weld-On Parliament Pivot Hinge ကိုယ်ထည်သည် 17.3 မီလီမီတာ အရှည်ရှိပြီး 21 mm အလယ်ဗဟိုနှင့် 6 mm pin အချင်းရှိသည်။ triple barrel stack သည် အမြင့် 29 mm နှင့် အကျယ် 11.5 mm ဖြစ်သည်။ M8 ဗားရှင်းတွင် 18 မီလီမီတာ ကိုယ်ထည်၊ 22 မီလီမီတာ အလယ်အထွာ၊ 7.5 မီလီမီတာ ပင်အချင်း နှင့် 33.5 မီလီမီတာ စည်အမြင့် 13 မီလီမီတာ ကျယ်ဝန်းသည်။

Q6: vibratory polishing ဆိုတာဘာလဲ။

Vibratory polishing သည် မျက်နှာပြင်မှ burrs နှင့် ချွန်ထက်သော အစွန်းများကို ဖယ်ရှားပေးကာ တသမတ်တည်း တောက်ပြောင်သော matte finish ကို ထုတ်ပေးသည့် တုန်ခါမှုဖြစ်စဉ်တစ်ခုဖြစ်သည်။ ၎င်းသည် brushed သို့မဟုတ် mirror finish မဟုတ်ပါ။ ဤပတ္တာ၏ 201 နှင့် 304 သံမဏိဗားရှင်းနှစ်မျိုးစလုံးသည် တူညီသောတုန်ခါမှုဖြစ်စဉ်ကို ဖြတ်သန်းကြသည်။

Q7: မည်သည့် Stainless Steel အမျိုးအစားကို ရွေးချယ်သင့်သနည်း။

201 Stainless Steel သည် သံချေးတက်ခြင်း အလယ်အလတ်ရှိသော စံအိမ်တွင်းပါဝါ ကက်ဘိနက်နှင့် ဖြန့်ချီရေးအကန့် အပလီကေးရှင်းများနှင့် ကိုက်ညီပါသည်။ 304 stainless steel သည် ပြင်ပအကာအရံများ၊ စိုထိုင်းဆမြင့်သောပတ်ဝန်းကျင်များ သို့မဟုတ် ရေရှည်ချေးခံနိုင်ရည်ရှိရန် ခက်ခဲသောလိုအပ်ချက်ဖြစ်သည့် တပ်ဆင်မှုအတွက် ပိုမိုကောင်းမွန်သောရွေးချယ်မှုဖြစ်သည်။
